Barrier Strip Terminal Blocks CBP30 Series
CBP30 Series
Barrier Terminal Blocks
30A 300VAC
Pitch: 11mm
Poles: 2P~29P
Rating 30A 300VAC
Terminal Brass, 1.0t, Tin Plated
Body Material Plastic NYLON 66, Black (UL 94V-0)
Screw Steel, M4, Nickel Plated
Working Temperature -40˚C to +105˚C
Insulation withstand Voltage AC2000V at 1 min
Insulation resistance 500MΩ or more at DC 500V
Wire Range 22~12 AWG
Max. Torque Value 18Kg/cm
Number of Positions 2P~29P
Pitch 11mm
CBP30-01
Dimension
Barrier Strip Terminal Blocks CBP30-01 CBP30-02
Dimension
Barrier Strip Terminal Blocks CBP30-02

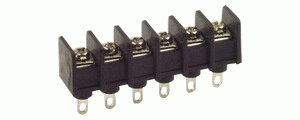

CBP30-03
Dimension
Barrier Strip Terminal Blocks CBP30-03 CBP30-04
Dimension
Barrier Strip Terminal Blocks CBP30-04

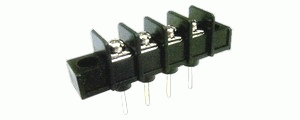

CBP30-05
Dimension
Barrier Strip Terminal Blocks CBP30-05
